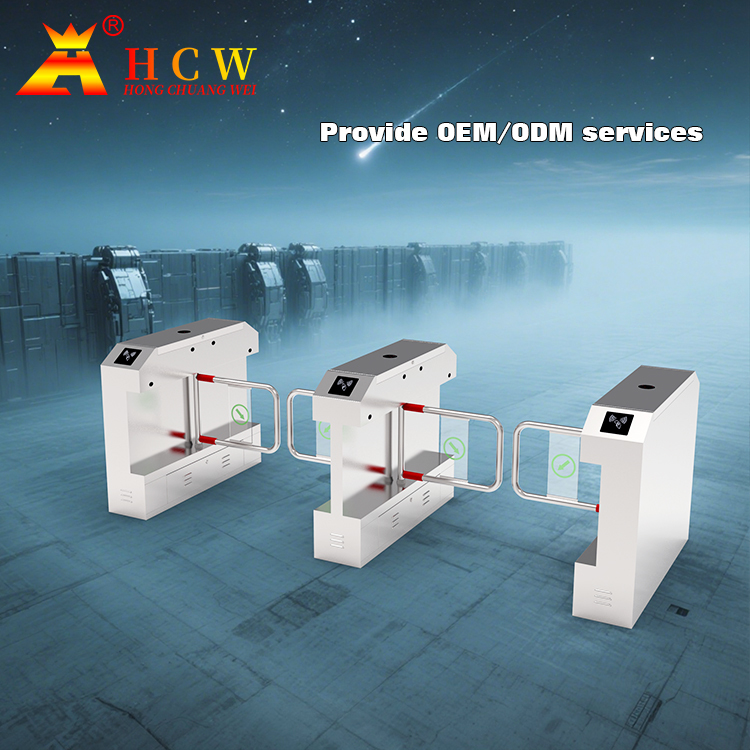

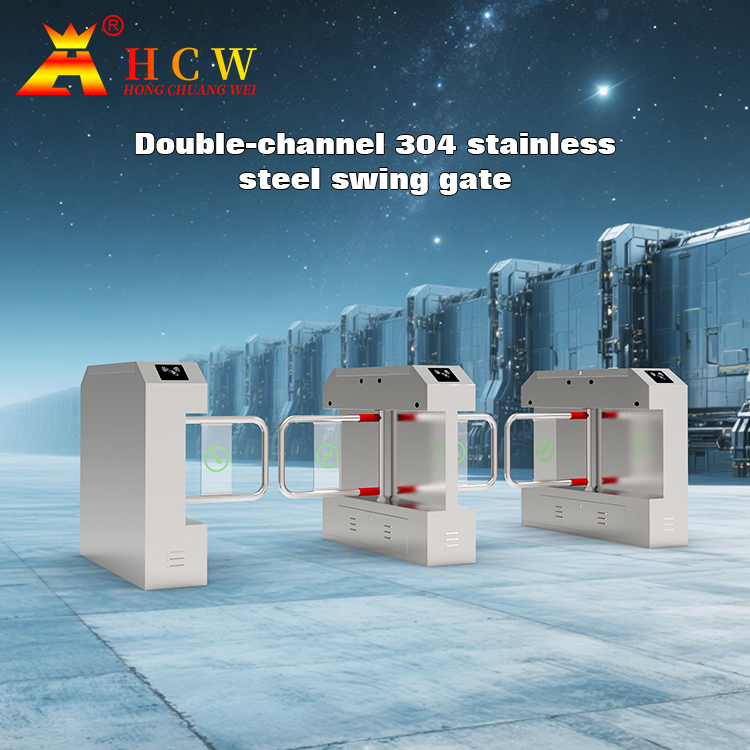

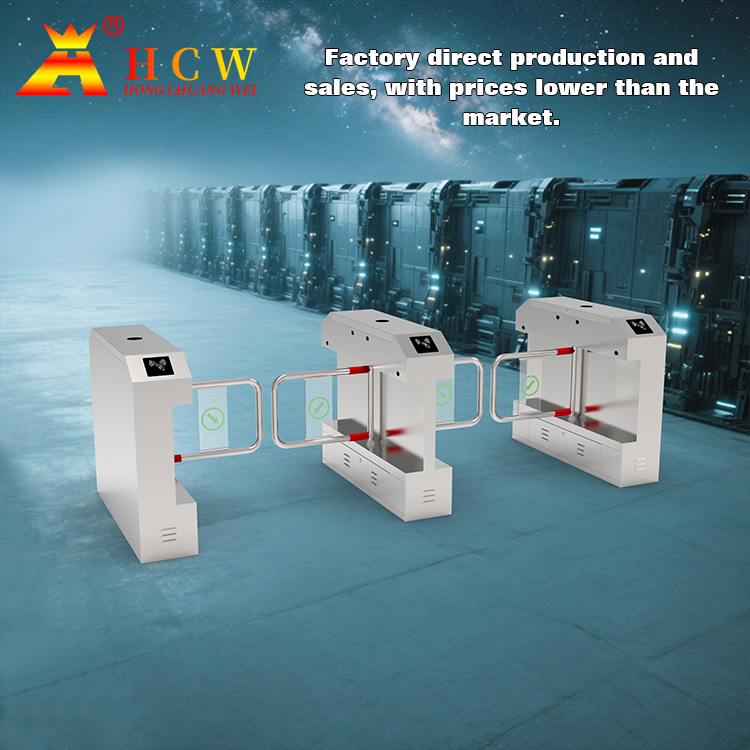

Torniquetes de acceso controlado de 1 mm de espesor HCW, torniquete de media altura, ancho de carril de 53 cm

Torniquete de reconocimiento facial de acero inoxidable de 1 mm de espesor, uso en exteriores a prueba de agua

1.El control eléctrico adopta un motor de CC para un funcionamiento estable y confiable, y tiene una baja tasa de fallas. Función de indicador de tráfico de luz ultra alta: las instrucciones direccionales están diseñadas con luces LED ultra brillantes, lo que indica de manera más prominente;

2.En el caso de que la persona que no ha pasado la tarjeta al pasillo, la alarma del equipo indicará al viajero que pase la tarjeta.

3.La función del sistema de alarma inversa: cuando un peatón pasa la tarjeta, el dispositivo activa la alarma.

4.Verifique la siguiente función: cuando la primera persona pasa la tarjeta, la segunda persona no pasa la tarjeta y el dispositivo emitirá una alarma.

5.La bicicleta retraso función: evitar que la puerta golpee la bicicleta;

6.Varias funciones de control: al configurar la configuración, la máquina de freno se puede configurar en un momento especial en el modo abierto regular, lo que satisface a una gran cantidad de personas.

7.El modo de elección: para cumplir con los diferentes requisitos, se puede configurar como una tarjeta de crédito de dos vías o una tarjeta de crédito de una vía y pase libre.

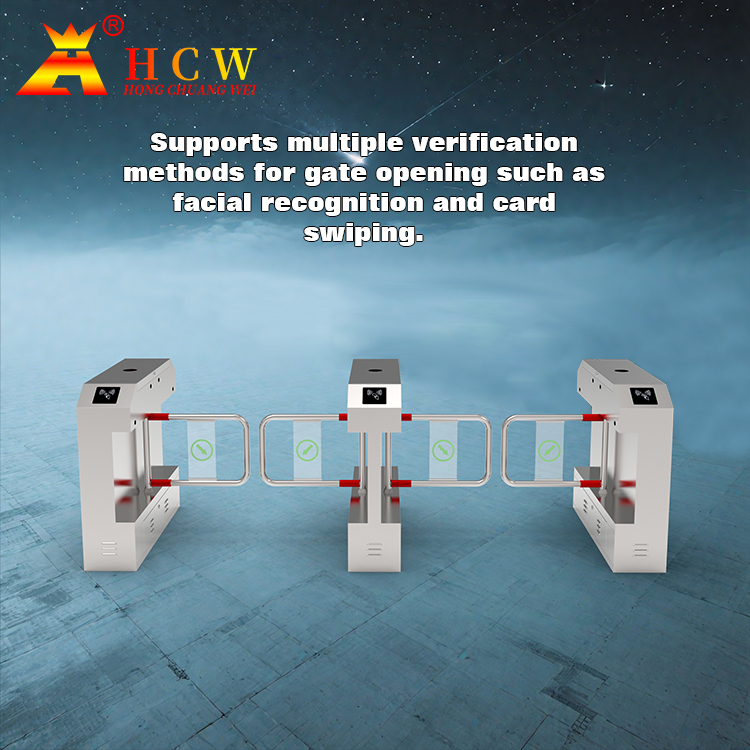

8.Varias funciones de control: botón externo, control remoto, código de barras, IC o ID, etc. 9. Función de control remoto: el RS485 se puede conectar a RS485 mediante una computadora y la máquina de freno de control remoto RS485.

10. Función de reinicio automático: después de que la tarjeta de crédito no haya pasado en el tiempo especificado, el bloqueo devolverá el bloqueo para cancelar el pase, tiempo 1-60 segundos.

Instalación y puesta en marcha del equipo en el sitio
6.1 Instalación del equipo en el sitio
1) Cuente los accesorios de acuerdo con la lista de embalaje
2) Determine la ubicación de instalación de cada puerta de acuerdo con la composición específica del sistema, el sitio de uso y el modelo seleccionado.
3) Como se muestra en los requisitos de instalación como se muestra en la figura a continuación, determine la posición del orificio de instalación y preprocese 4 pernos de anclaje M12 o 4 pernos de expansión M12 en la posición de instalación.

4) Coloque las tuberías de PVC de 3/4" de los cables fuertes y los cables de corriente débil respectivamente a través de ellos, y entiérrelos en las posiciones correspondientes con cemento.
